Как подобрать ресивер к компрессору
Выбор воздушного ресивера: как определить необходимый объем воздухосборника?
В данном материале мы рассмотрим, как правильно выбрать воздухосборник и рассмотрим методы определения объема ресивера для конкретной пневмосети предприятия.
Выбираем ресивер
К выбору воздушного ресивера для системы подготовки сжатого воздуха следует подходить с особым вниманием. Неправильно подобранные параметры по давлению и объему воздухосборника могут не соотнестись с аналогичными характеристиками компрессора и пневмосеть не будет работать на полную мощность или будет работать с перебоями.
Кроме того, любые компрессорные установки и энергетическое оборудование – это аппараты, работающие под давлением. Соответственно, эти устройства являются агрегатами повышенной опасности, и при некорректном подключении могут возникнуть аварийные ситуации.
Любой ресивер по своей конструкции представляет собой герметичную емкость, внутренний объем которой даже для самых крупных моделей не превышает 2000 литров. При выборе воздухосборника, помимо технических характеристик, следует брать во внимание конструктивные особенности данного аппарата и условия эксплуатации.
Из этой статьи вы узнаете:
1 Классификация ресиверов
Воздушные ресиверы по способу расположения подразделяются на два типа:
- стационарные ресиверы.
- передвижные модели.
Стационарные ресиверы

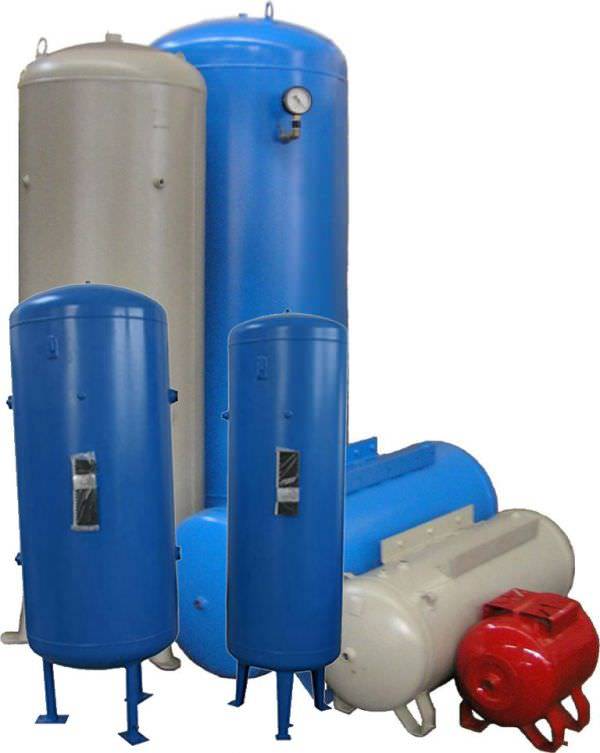

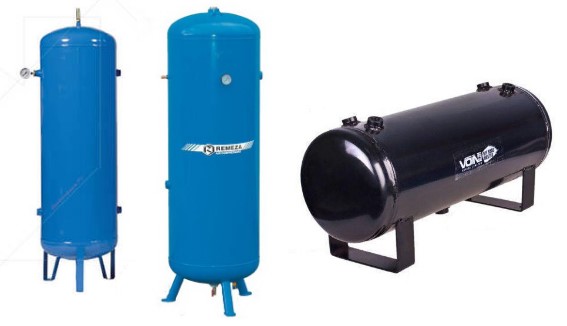

В первом случае ресивер представляет собой отдельный герметичный бак, для размещения которого предусмотрена специальная подставка или ножки (Рисунок 1).
Такие модели размещают на заранее подготовленное основание, чаще всего – это бетонный пол или плиты. Основание должно быть ровным, крепким, чтобы выдерживать давление по весу, и возможные вибрации. Стационарные ресиверы используют на предприятиях, где производство сжатого воздуха требуется на постоянной основе.
Мобильные ресиверы

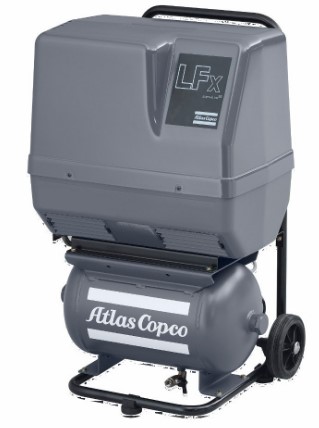

Если площадь помещения ограничена, или сжатый воздух требуется на удаленных объектах, в таких случаях используют мобильные компрессорные установки уже со встроенным воздухосборником (Рисунок 2).
В данном случае ресивер на тележке располагается в горизонтальном положении, вместе с поршневым компрессором сверху.
Существуют и другие конструктивные особенности. Так, существуют ресиверы:
- Вертикального исполнения. Вертикальные воздухосборники – чаще всего это стационарные модели, установка которых существенно экономит пространство в тесном помещении, особенно если к компрессору подключается несколько ресиверов. За счет вертикального расположения в них быстрее и полноценнее осуществляется отвод конденсата из нижней части бака. Однако вертикальное расположение ресивера требует достаточной высоты помещений, где он будет эксплуатироваться.
- Ресиверы горизонтального исполнения позволяют разместить на себе электромотор, насос и вспомогательное оборудование (в случае, если это мобильные установки). Такие модели имеют компактные габариты и меньший вес, чем вертикальные, поэтому их можно установить на шасси и перевезти в нужное место. Характерная особенность такой компоновки – минимальная длина соединительных трубопроводов и максимальная устойчивость к внешним воздействиям.
2 Как правильно определить объем воздушного ресивера для компрессора?
Главные критерии, по которым подбирается воздухосборник для пневматической сети, это максимально допустимое давление и внутренний объем. Для корректного расчета внутреннего объема ресивера используют две методики: приблизительный способ определения объема или математический расчет по формуле.
1. В первом случае расчет делается следующим образом: объем ресивера определяют, как одну треть от производительности компрессорной установки. Например, если аппарат вырабатывает 3000 л/мин сжатого газа, то внутренний объем воздухосборника должен быть не менее чем 1000 литров.
2. Расчетная методика по формуле учитывает не только производительность компрессора, но и другие важные технические параметры: стандартное рабочее давление, минимально допустимое рабочее давление и время, за которое достигается рабочее давление:
Vp = (Q * Pатм * t) / (Pстанд – Рмин) * 60, где:
- Vp – внутренний объем ресивера, л
- Q – производительность компрессора, м3/час
- Рстанд – стандартное рабочее давление, бар
- Рмин – минимально допустимое рабочее давление, бар
- t - время, за которое достигается Рстанд, сек
Также, многие потребители используют упрощенную методику подбора ресивера. Для этого соотносят объем воздухосборника с мощностью компрессорной установки (Таблица 1):
| Объем ресивера, л | Мощность компрессора, кВт |
| 50-100 | до 5 |
| 100-300 | до 10 |
| 300-500 | до 20 |
| 500-800 | до 30 |
Немаловажное значение при выборе воздухосборника оказывают будущие условия его эксплуатации, например, температура окружающей среды на производстве (Таблица 2):
| Условия эксплуатации | Требования |
| Допустимые климатические параметры | Интервал изменения температурного режима окружающей среды: -15°С …+40°С |
| Показатель относительной влажности | Не выше 80%. |
| Правила, касающиеся места эксплуатации | Достаточное расстояние до источников тепла, ровное основание пола |
| Места хранения горюче-смазочных и взрывоопасных материалов | Отсутствие |
| Наличие механических частиц (опилки, мелкая металлическая стружка и пр.) в окружающем ресивер воздухе | Не допустимо |
3Основные критерии выбора ресивера для компрессорной установки
Исходя из вышесказанного, основными критериями при выборе нужной модели воздухосборника для пневмосети предприятия будут следующие параметры:
- Внутренний объем. Существуют модели ресиверов с объемом от 5 литров (бытовые модели) и до 2000 и более литров (промышленное применение). При подборе оборудования следует применять методики расчета по формуле, которая дана выше, или сопоставить объем ресивера с мощностью компрессора. В среднем, объем ресивера должен составлять 30-50 процентов от производительности компрессора.
- Конструкция ресивера (горизонтальная, вертикальная) и тип установки (стационарная или передвижная модель с компрессором).
- Рабочее давление. Для предприятий, где сжатый воздух используется периодически, достаточно будет приобретение ресивера для хранения сжатого воздуха под давлением до 10 бар. Для промышленной эксплуатации следует подбирать модели, выдерживающие 15 бар и более.
- Пропускная способность. Данный параметр определяет, сколько литров рабочей среды пропускает через себя воздухосборник за определенный промежуток времени (чаще всего его измеряют в литрах/за 1 минуту). Чем выше на предприятии потребность в сжатом воздухе, тем большая пропускная способность должна быть у ресивера. Чтобы повысить пропускную способность вертикальных ресиверов в пневмосети, используют параллельную схему расположения.
4Что будет, если неправильно подобрать ресивер?
При неправильно подобранных параметрах ресивера (объем, пропускная способность, давление) в пневматической системе могут возникнуть следующие ситуации:
- Повышение нагрузок на компрессор, осушитель и другое оборудование
- Аварийное отключение компрессора. Ситуация возникает при частой смене режимов включения и выключения, а также из-за использования ресивера меньшего объема.
- Появление нагрузок на электросеть, и как следствие – короткие замыкания, скачки напряжения и повышенное использование электроэнергии. Ситуация возникает из-за частого переключения режимов.
- Снижение давления в магистрали. Возникает когда достигается максимально допустимое потребление сжатого воздуха и одновременное подключение к энергосети производственного оборудования.
- Длительная работа компрессора при повышенных нагрузках. Происходит из-за слишком большого объема ресивера, так как компрессор продолжает вырабатывать сжатый воздух, чтобы заполнить бак. При этом возникает преждевременный износ муфт, подшипников, сальников и других частей, и как следствие – перегрев компрессорного блока.
