Передвижные винтовые компрессоры: виды и особенности применения

Главной задачей, которую возлагают на мобильные компрессоры, - это подача энергии сжатого воздуха на объектах, где применение другой техники невозможно или нерентабельно. Передвижные компрессоры не требуют предварительной сборки, подключения к электросети, они компактны и сочетают возможность эксплуатации в сложных условиях и на удаленных объектах.

К таким сферам относятся:

• Сельское хозяйство,
• Работа в туннелях, шахтах,
• Бурильные установки,
• Добыча полезных ископаемых,
• Строительство,
• Ремонтные участки и тд.

Автономность работы и маневренность компрессорных установок данного типа обеспечивают полноценную эксплуатацию потребителей сжатого воздуха за пределами городов, на высоте или под землей при больших нагрузках.

Производительность современных моделей может достигать до 28 м3/мин с мощностью двигателя до 260 кВт.

Работа передвижных аппаратов происходит в основном в трех диапазонах давлений:

Помимо мобильности передвижные компрессорные установки обладают рядом других отличительных особенностей:

• Для начала работы не требуют подготовительных работ – старт компрессора можно осуществлять в любое время без предварительной подготовки,
• Доступность узлов для обслуживания и замены,
• Защищенность от неблагоприятных природных условий, физического воздействия, попадания пыли, животных,
• Эксплуатация при температурных условиях от -40°C до +40°C,
• Компактное устройство внутренних узлов.

1Устройство передвижного винтового компрессора

Рассмотрим основные составные элементы ротационного (винтового) агрегата. В систему входят:

• Винтовой компрессорный блок,
• Двигатель (типы: электрический, дизельный, бензиновый),
• Системы охлаждения,
• Блок управления,
• Система смазки,
• Система подготовки сжатого воздуха (фильтры, осушители, др.)

Виды передвижных компрессоров по типу двигателя

Компрессорные аппараты для удаленного применения чаще всего разделяют по типу приводного двигателя:

• Электрические компрессоры,
• Дизельные компрессоры,
• Бензиновые компрессоры.

2Электрический мобильный компрессор

Подобные агрегаты часто эксплуатируют под открытым небом или в сложных условиях. Поэтому многие производители обеспечивают мобильные компрессоры электроустановками с классом защиты IP54, которые предотвращают поломку агрегата вследствие перегрева, попадания влаги и пыли. Для охлаждения электродвигателя при температуре выше 40°C используют встроенные вентиляторы.

Виды двигателей для передвижных компрессоров:

• трехфазные асинхронные двигатели, оснащаемые короткозамкнутым асинхронным ротором,
• низковольтные двигатели для компрессоров мощностью до 450 кВт,
• 2-полюсные двигатели (3000 об/мин) и 4-полюсные (1500 об/мин).

Пуск мобильных электрических компрессоров выполняется следующими способами:

• Плавный пуск. Система плавного повышения подачи тока обеспечивается тиристорами. Данный тип пускателя устанавливается отдельно. Значения пускового тока превышают номинальные показатели почти в три раза.
• Пуск переключения. Контакторы переключаются в определенный момент при запуске электродвигателя. Режим «звездочка» переводится на рабочий режим «треугольник». Пускатель устанавливается непосредственно в корпус.
• Прямой пуск. Наиболее просто способ запуска электродвигателя, который также устанавливается в корпус. Использует контактор и реле ограничения перегрузки. При запуске возникает высокий момент вращения и высокий пусковой ток (выше нормы до 9 раз). В связи с этим есть угроза повреждения вала и муфты.

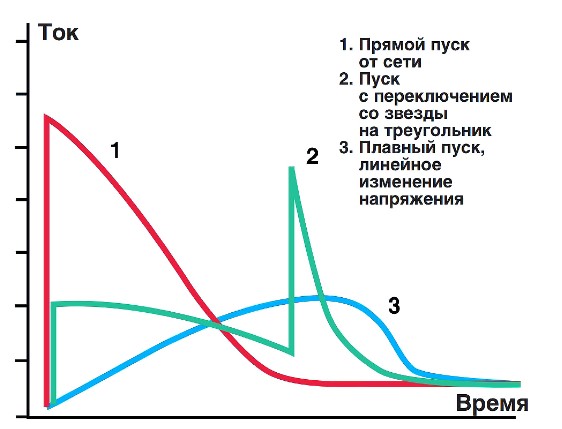

Рисунок 1. Зависимость тока от времени при различных способах запуска компрессора:

Преимущества электрического двигателя перед дизельным двигателем:

• Больший ресурс полноценной работы,
• Нагнетаемый сжатый воздух компрессором с ДВС имеет низкую стоимость по сравнению с аналогичным аппаратом с дизельным двигателем,
• Низкий уровень шума,
• Простой сервис,
• Отсутствие выхлопных газов.

3Дизельный компрессор передвижного типа

В последние годы производители компрессорного оборудования значительно повысили КПД дизельных агрегатов. Сделано это было за счет применения конструктивных элементов винтовой пары. Двигатели подобных компрессоров могут достигать мощности 140 кВт, обеспечивая производительность до 45 м3/мин.

Также, эффективно применение предпускового нагревателя двигателя, установка которого гарантирует работу компрессора при температуре окружающей среды до -40°C.Для работы на открытом воздухе при отрицательных температурах дизельные компрессоры передвижного типа оснащаются:

• Свечами накаливания каждого цилиндра,
• Термостатом на контуре масла,
• Усиленным маслосепаратором,
• Использованием синтетических масел.

Сферы применения дизельных компрессоров:

Для работы пневматического инструмента при выполнении сервисных работ чаще применяют безмаслянные дизельные аппараты, а для эксплуатации в цехах или на производстве – маслозаполненные компрессоры.

Периодичность диагностики и обслуживания передвижных дизельных аппаратов с обязательной проверкой двигателя зависит от отработанного времени. Как правило, по прошествии каждых 500 часов работы выполняют:

• Чистку внешней поверхности и внутренних узлов,
• Замену масла,
• Проверку загрязненности фильтра тонкой очистки,
• Замену других фильтров (двигателя, компрессора).

Через каждые 100 часов эксплуатации меняют не только фильтры и масло, но и свечи зажигания, сепаратор.

4Бензиновый мобильный компрессор

Передвижные компрессорные установки с бензиновым двигателем получили широкую популярность на объектах, где часто используют ручной пневматический инструмент. Например:

• покрасочные работы,
• ремонт автомобилей,
• строительство,
• работа коммунальных служб, выездных бригад,
• очистка металлопроката.

Данный тип компрессоров рекомендуется применять при достижении температуры окружающего воздуха не ниже -1°C.

Особенности:

Мощность бензиновых двигателей для компрессорных аппаратов может достигать до 18 л/сек, производительность – 2000 л/минуту. Передвижные бензиновые компрессоры менее мощные, чем дизельные или электрические, но они имеют более компактные размеры и малый вес. Их часто устанавливают на раму с шасси, или перевозят в кузове автотранспорта.

5Подбор мобильного компрессора по характеристикам: как не ошибиться при выборе

При выборе передвижного компрессорного аппарата следует опираться не только на его мобильность и возможность эксплуатации при неблагоприятных внешних факторах. Данные агрегаты оснащаются различными дополнительными функциями. Зная о них, можно принять правильное решение о целесообразности покупке той или иной модели компрессора, и не переплачивать за ненужные опции.

Дополнительные опции:

• Оснащение осушителем, охладителем, сепаратором, влагоотделителем. Компрессор с таким оборудованием представляет собой полноценную рабочую станцию по нагнетанию и подготовке сжатого воздуха с теми параметрами и Классом чистоты, которые необходимы для конкретного производства.
• Система «Холодный старт» позволяет запускать аппарат при пониженных или повышенных температурах.
• Предварительная очистка воздушного потока. Система фильтрации очищает входной поток воздуха от твердых сухих частиц. Используется в сильно запыленных районах, туннелях, на мебельных производствах.

Технические параметры, которые учитываются при подборе передвижных компрессорных установок:

1. Тип двигателя (электрический, бензиновый, дизельный). Наиболее доступными по стоимости являются дизельные компрессоры, далее – следуют электрические агрегаты. Компрессоры с электрическим двигателем имеют компактные размеры, но они требуют подключения к источнику питания.
2. Уровень шума. Меньше всего шума производят электрические компрессоры. Поэтому их чаще применяют на объектах, где работает много людей, в т.ч. в медицинских учреждениях, на СТО. Уровень шума напрямую зависит от мощности. Чем выше мощность компрессора, тем больший уровень шума он производит.
3. Объем топливного бака (для дизельных и бензиновых компрессоров). От данного параметра зависит продолжительность эксплуатации компрессора до его следующей заправки. Чем вместительней топливный бак, тем мощнее и производительней модель компрессора.
4. Количество подключаемых потребителей. Данный параметр имеет название «посты». Например, значение «3хG3/4» означает, что к аппарату можно подсоединить 3 пневмоинструмента с резьбовым соединением ¾.
